1、业务需求描述

有业务能付得起高昂的高防IP费用么？
中国线上棋牌类游戏从98年的联众游戏、2003年的QQ游戏，到2008年德州扑克、2009年的捕鱼，在到2016年的闲徕游戏，开拓了俗人线上棋牌游戏的模式。游戏行业掀起了腥风血雨的蔓延，到2017年6~7月期间全国大大小小的棋牌公司有上百家。

业务模式：熟人4个人可以通过手机打麻将，游戏公司收取的是桌台费，通过总代的方式拉拢客源进入棋牌游戏群里，假设一场麻将10几分钟，收取6块钱桌台费，那么线下渠道拉客源可以给到4块，通过病毒式的传播后，省内Top棋牌类公司一天的营业额大约在10几或者几十万不等。这样竞争对手看到这么暴力的营收都坐不住了，纷纷研发棋牌游戏，但是一个省玩麻将的就这么些人，自然的相互攻击的现象时有发生，如果你的App服务器访问不了，大家都上其他家App玩了。

2、解决方案选择

为什么要使用BGP高防？

游戏公司有钱支付抗D的费用，那么DDoS防御的需求就发展起来了。那么传统的抗D解决方案能满足需求么？答案是不行的，因为棋牌游戏的实时要求非常高，在高延时的情况下，会严重影响用户体验。所以需要，绝对好的线路，传统的单线高防，在运营商之前切换延时无法满足业务需求。

为啥用3线BGP高防？

传统的BGP高防机房，都是使用自建BGP机房资源做，这种IDC也只有腾讯会有，而且费用昂贵。大家都知道BGP线路都是优先给公有云IAAS服务的，拿来做高防太浪费了（BGP线路是普通单线的至少3倍以上价格），而且这种BGP线路，一般都也只有100G左右，不会有更大的带宽。这种针对棋牌类的攻击一般都在200G~300G左右，当时和闲徕聊过，他们业务高峰的时候攻击量是平均500G~700G。这么大的带宽存BGP机房是无法承受的。

CDN与三线BGP高防联营

如果直接和运营商谈这个机房只做高防机房，其实这是非常亏的，因为高防的流量很大，攻击时间也不确定，那么，如果我们使用CDN网络中的其中一个节点做高防机房，CDN使用出口带宽，高防使用入口带宽。这样带宽利用率会上升很多。如果按照出入向1：5的比例，80G CDN流量可以换400G入口流量。如果按照平均8元/Mbps.月, CDN的运营费用：160万。如果你量用到了，其实高防是免费用的。当然，你要集中这个省的几个节点，一般一个CDN节点按照20G规划。

BGP高防架构

有了以上论证，我们有了三线BGP高防，那么，下一步要做什么呢？大家都知道高防切换是使用cname的方式做切换。其实如果你在游戏终端安装一个安全sdk，切换这就完全摆脱cname的方式，可以使用WebDNS切换。也就是阿里云的游戏盾模式。游戏盾相关的介绍可以参考我以前的文章。本节主要是讲我们三线BGP高防如何工作。

一、高防系统架构

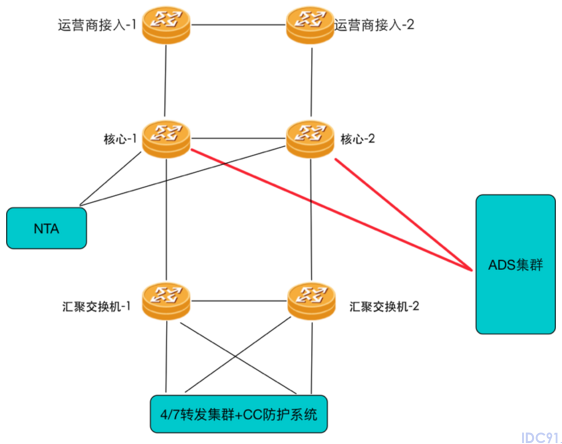

BGP高防系统架构

二、转发模块

模块作用

转发模块在整个高防系统中起到至关重要的作用，把用户的真实IP隐藏到转发系统后面，配合用户通过cname方式切换现有业务系统到高防机房，同时把清洗后的正常流量转发给真正的用户业务系统。

功能描述

转发系统分为4层转发和7层转发，针对棋牌类App业务数据使用4层转发，升级等系统使用7层转发（一般都是挂在CDN上的一个url下载地址）

4层转发

高防机房一般会分配几个C段高防IP端，这些IP就是给转发模块用的，我们假定它为IP1

realIP1是用户业务源站IP地址
graph LR
A[clientIP:TCP:2004]
A--> |正常访问| B[IP1:TCP:2004]
B--> |4层转发| C[realIP1:TCP:10000]
C--> |4层转发| D[用户业务源站]

7层转发
graph LR
A[clientIP:TCP:80]
A--> |正常访问| B[IP1:TCP:80]
B--> |4层转发| C[realIP1:TCP:80]
C--> |7层转发| D[用户业务源站]

业务流程

1、用户在控制台创建高防IP，系统会在剩余的高防IP列表中随机选一个IP地址。

2、然后通知lvs系统建立pool，通过pool建立虚拟IP，然后建立对应member IP（回源IP）

BGP高防系统

3、设置完以上参数，需要等待用户把我们产生的随机域名设置到他们生产网站别名。

4、启动BGP高防，借助CDN的DNS系统，当联通用户，根据不同线路解析到对应的联通高防机房，电信、移动也一样。

5、不使用的时候可以切换到回源IP上。

返回VIP是否分配成功。

三、清洗系统

BGP高防清洗系统

模块组成

一般清洗模块要配合检测模块配合使用，我们先把检查模块使用NTA标识，清洗模块使用ADS标识。

检查模块负责：需要统计各个高防IP对进入高防机房的流量，传统检测手段，例如绿盟的NTA使用netflow和交换机配合，主要是准确性差一些。建议还是使用大数据方式计算其流量（spark streaming 统计各种包的数量，聚合计算检测），一旦出现流量超出通知核心交换丢弃目的IP所有流量。

清洗模块负责：需要在用户购买的黑洞阈值内对攻击流量做清洗。针对4层DDoS攻击流量，比如：Syn Flood PPS达到8000的时候，启动清洗，这就需要流量学习的技术。动态设定PPS。清洗模块是由集群组成，单台处理能力能达到40G，小包20G能力，一般一个高防机房需要400G，一个机架柜搞定。针对7层的攻击流量，要测量一下 nginx服务器大小，一台服务器http处理能力大约8万QPS，4台4层转发lvs+8台7层转发nginx。两个机架柜。如果是https处理能力大约在7000~8000QPS，一般加SSL加速卡。提升其单台服务器处理能力。一个集群处理7层流量大约60万QPS，4层清洗能力大约400G。

业务流程

1、分线路解析

2、流量检测发布黑洞路由=>对应套餐上限

3、经过4层流量清洗。

4、经过lvs+nginx做4/7层转发CC清洗。

5、清洗完成后把干净数据转发给用户源站。

四、管控中台

功能

主要是完成用户购买高防套餐，对高防IP的自动分配，设置DNS分线路解析。

同时要采集攻击流量图，连接数，攻击告警，显示给用户。

五、调度系统

网络状况感知

主要是通过CDN拨测系统，了解目标用户的网络状况，通过延时和丢包率统计上来，作为调度系统决策手段，一般延时不能大于100ms，丢包率一般不要大于5%，BGP线路一般都是2%左右。监控准确性取决于CDN拨测点数和反馈数据准确性。后台可以通过tsdb存储。

调度

一般通过手工调度，调度功能有：

@1、调度算法，根据网络状况感知模块决定，降级/升级调度（取决于机房的延时和丢包率定义升降），

@2、调度管理：调度首先要明确你的调度对象，针对哪个用户，哪个线路进行调度。还是整个机房调度。如果整个机房由于特殊的原因无法使用，需要把这个机房所有用户调度到其他可用机房，如果我们有单线机房，我们可以在BGP机房单个线路调度到相应的机房

@3、资产管理：管理我们现有的高防机房，管理我们高防机房中有高防IP资产。

@4、超卖率统计：高防如何想赚钱必须达到3~5倍的超卖率。超卖率=当前销售的总带宽/高防机房现有带宽。

六、监控系统

日常监控

主要监控高防机房所有的设备监控状态，例如：CPU、memory、DISK、network、process、socket。

性能监控

需要了解4、7层性能。ip_port连接的pps，http连接的cps。
